塑料绝缘控制电缆
塑料绝缘控制电缆
电压等级:
450/750V;0.6/1KV
详细型号:
KVV;KYV;KYJV;KVVP;KYVP;KYJVP;KVVP22;KVVP2;KVVP2-22;KVVR等
执行标准:
GB/T9330-2008
Q/320201AF005
- 产品介绍
- 技术参数

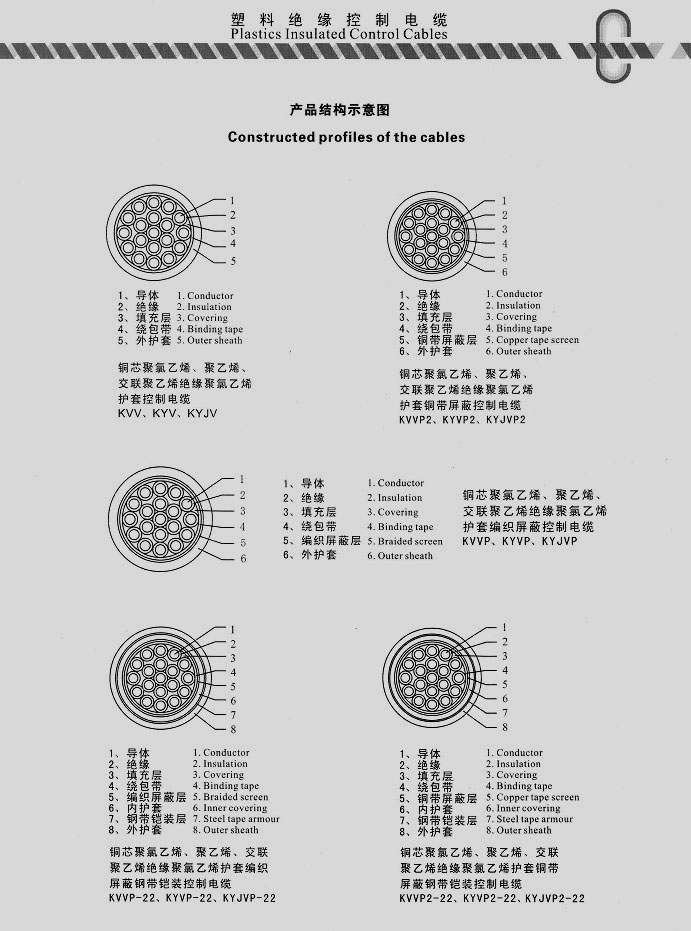

- 结构示意图

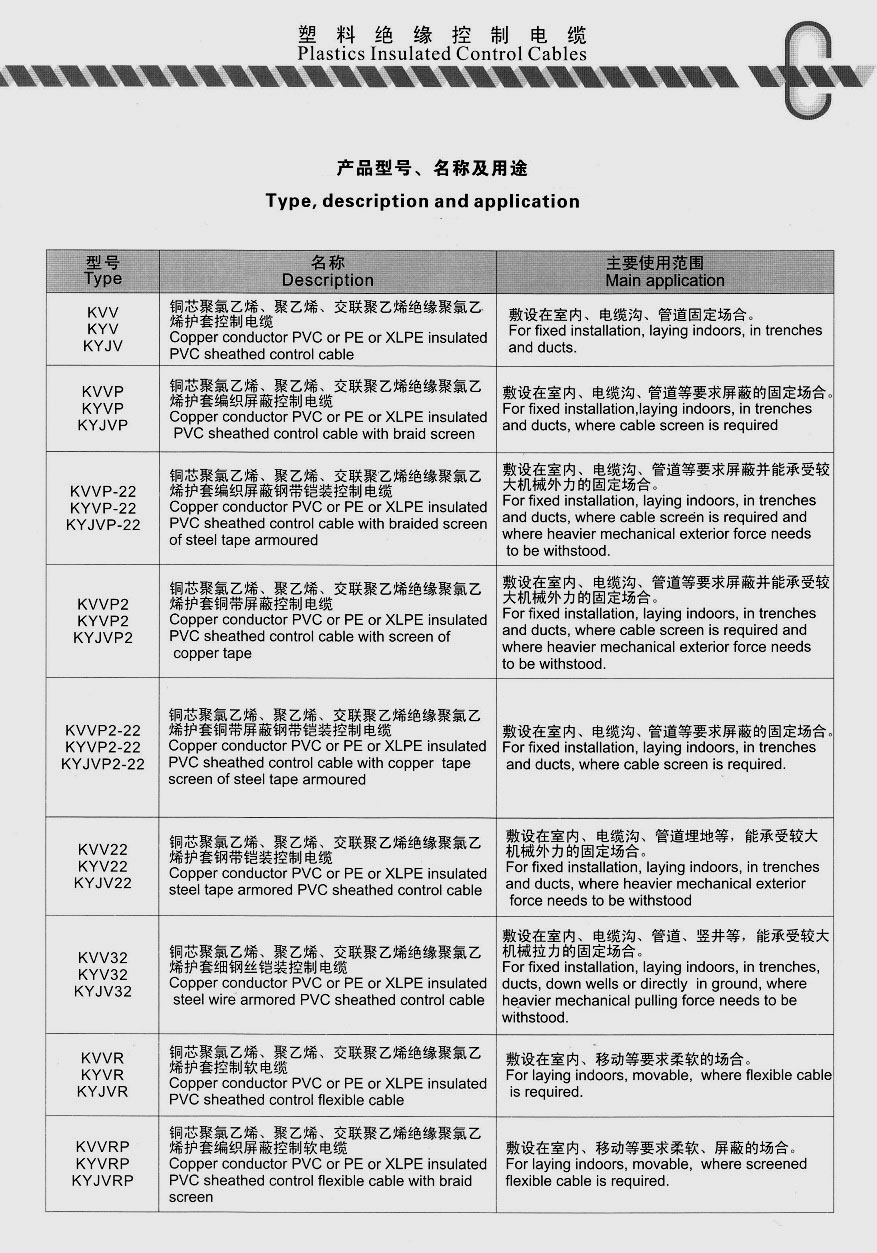

- 型号名称用途

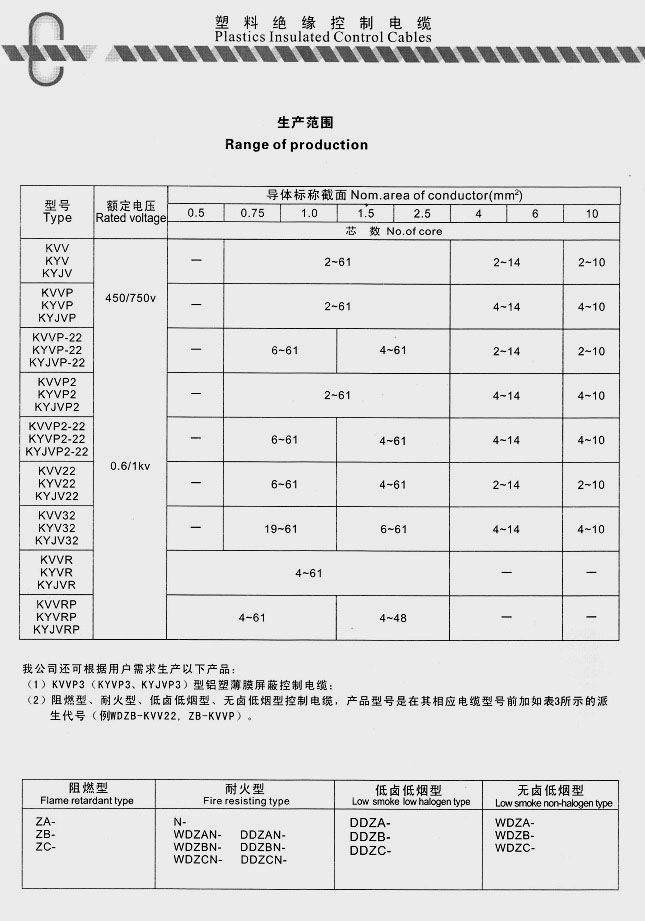

- 生产范围
- 资料下载
本产品适用于交流额定电压U0/U为0.6/1KV及以下控制监控回路及保护线路等场合。塑料绝缘控制电缆具有结构简单,重量轻,造价低,敷设不受限制等优点,电气、机械、耐化学腐蚀性能优良。交联聚乙烯绝缘型控制电缆与普通聚氯乙烯绝缘型控制电缆相比,电缆长期允许工作温度高,线路的电容电流和泄漏电流减小,大大提高了电缆使用的安全性,产品性能稳定性。为满足国内外用户的需要,我公司开发了阻燃型,耐火型,低卤低烟型,无卤低烟型控制电缆,适用于线路安全性更高或有特殊要求的场合,如高层建筑,地铁,车站等。电缆的性能除符合下述标准外,可以满足国际电工委员会IE℃60227等标准规定的要求。
聚氯乙烯绝缘型及聚乙烯绝缘型:
(1)电缆导体的长期允许工作温度为70℃;
(2)电缆敷设时的环境温度不小于0℃;
(3)导体短路最高温度聚氯乙烯绝缘不超过160℃,聚乙烯绝缘130℃,最长持续时间不超过5S;
(4)电缆敷设的最小弯曲半径:非铠装型电缆应不小于6倍的电缆外径,铠装行电缆和屏蔽型电缆应不小于12倍电缆外径,有屏蔽层的软电缆应不小于6倍电缆外径。
交联聚乙烯绝缘型:
(1)电缆导体的长期允许工作温度为90℃;
(2)电缆敷设时的环境温度不小于0℃;
(3)导体短路最高温度不超过250℃,最长持续时间不超过5S;电缆敷设的最小弯曲半径:非铠装型电缆应不小于6倍的电缆外径,铠装行电缆和屏蔽型电缆应不小于12倍电缆外径,有屏蔽层的软电缆应不小于6倍电缆外径。
